Weichensignal

Oft ist es für den Triebfahrzeugführer wichtig zu wissen, in welcher Stellung die Weiche vor ihm liegt und ob sie mechanisch verriegelt ist. Diese Signale zeigen durch die Richtung der Pfeile, welche Fahrrichtung eingestellt ist.
Der weisse Balken im Pfeil zeigt die Verriegelung für diese Position, das heisst, die Weiche kann mit Streckengeschwindigkeit befahren werden. Ohne dieses Zeichen darf nur mit max. 15 km/h gefahren werden. Diese Signale können zusammen mit einem Hauptsignal an einem Mast montiert sein.

W 11 =
Weiche steht für Fahrtrichtung geradeaus und ist verriegelt.
(weisser Pfeil nach oben mit horizontalem Balken darunter)

W 12 =
Weiche steht für Fahrtrichtung rechts und ist verriegelt.
(weisser Pfeil nach rechts mit vertikalem Balken links)

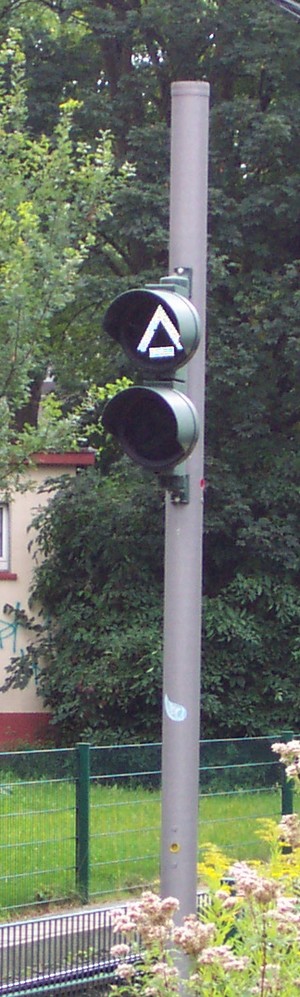

So gesehen 2009 in
Dortmund-Hombruch
