Feuerwehrauto

Ich habe ein H0-Feuerwehrfahrzeug der Firma Wiking mit insgesamt 18 SMD-Leuchtdioden bestückt.
Die Stroboskopblitzer, die simulierten Rundumlichter sowie die Blinker werden von einem ATtiny12 gesteuert.

Hier das Ergebnis.

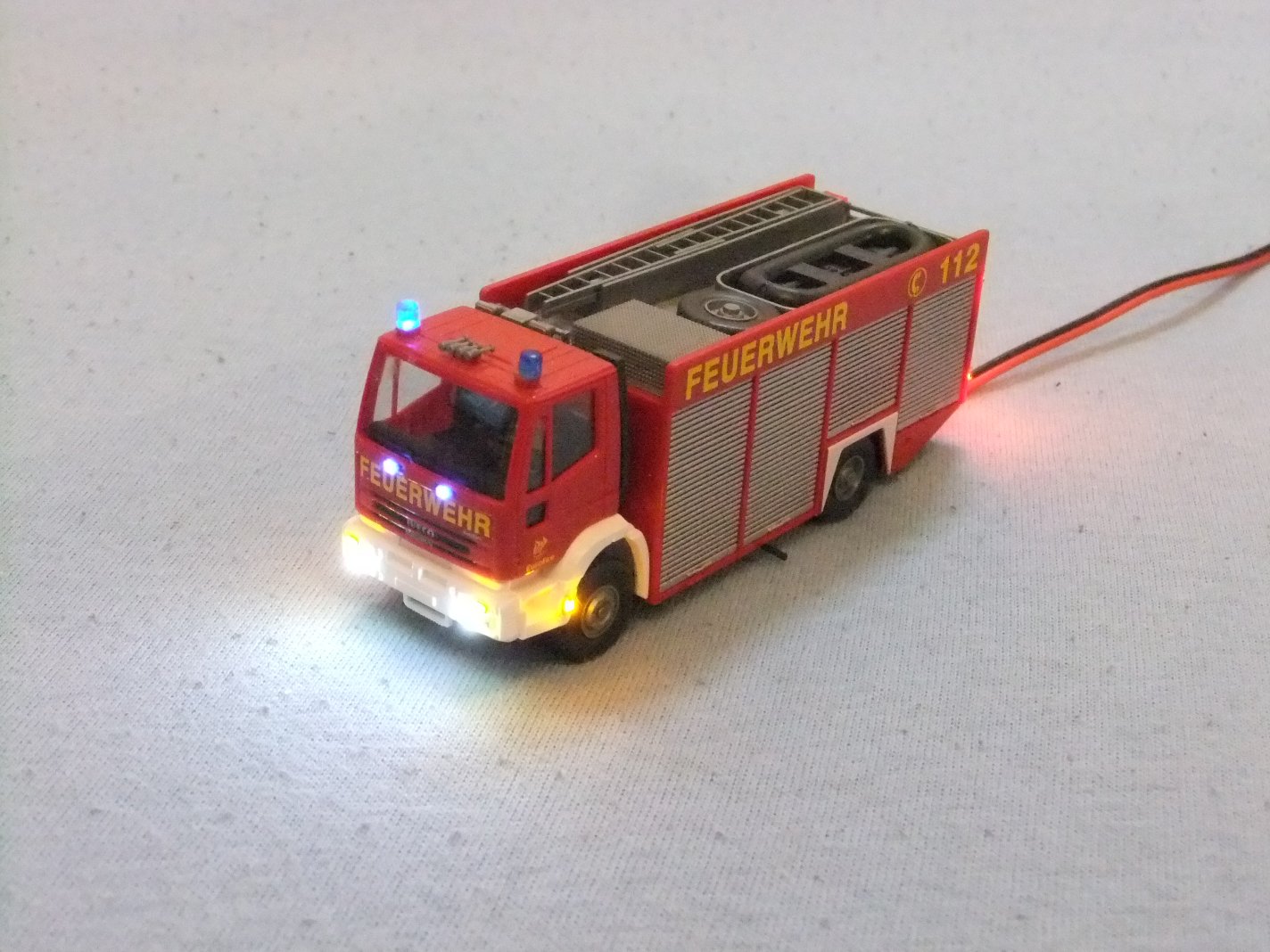

Frontseite

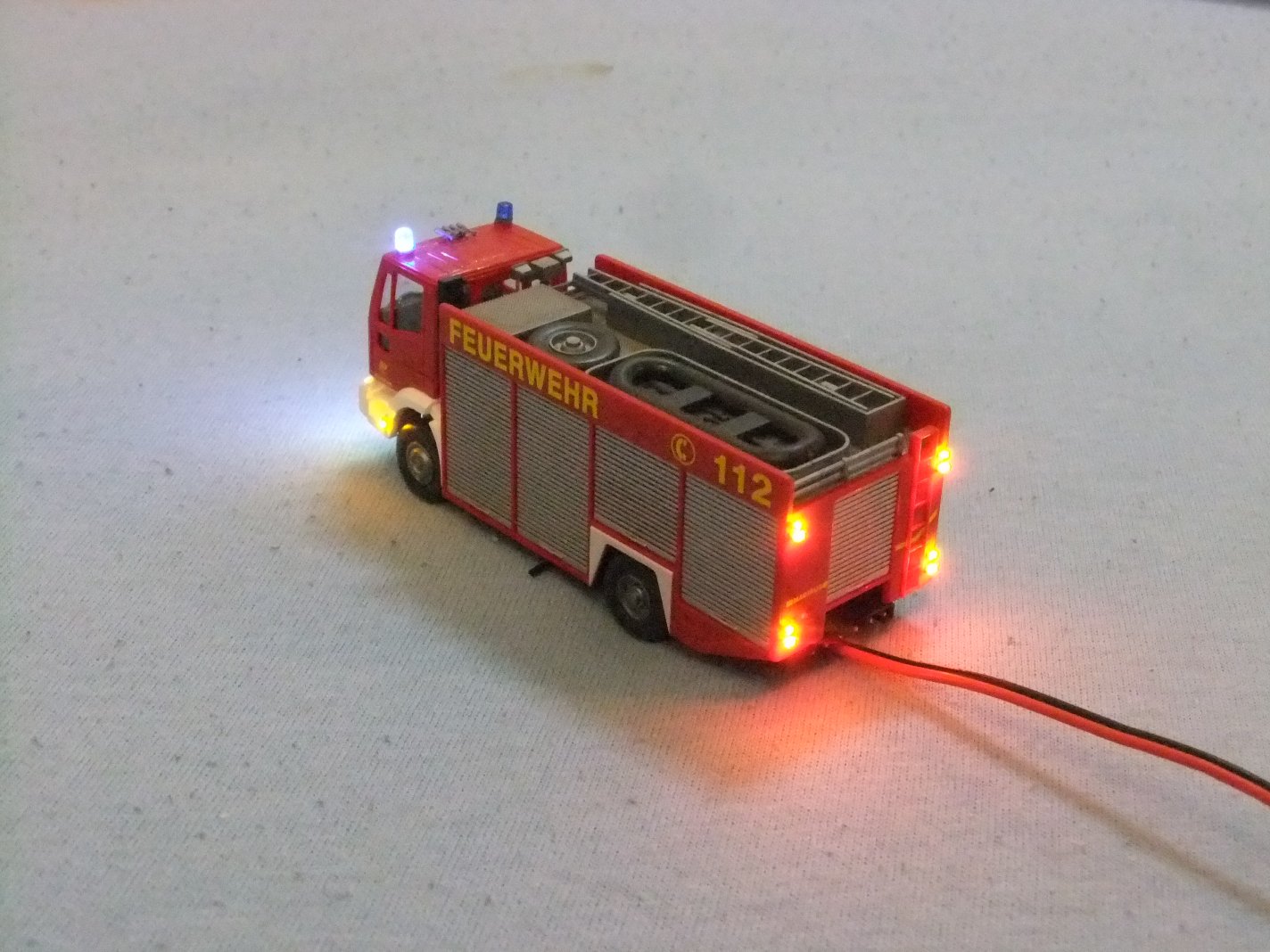

Rückseite

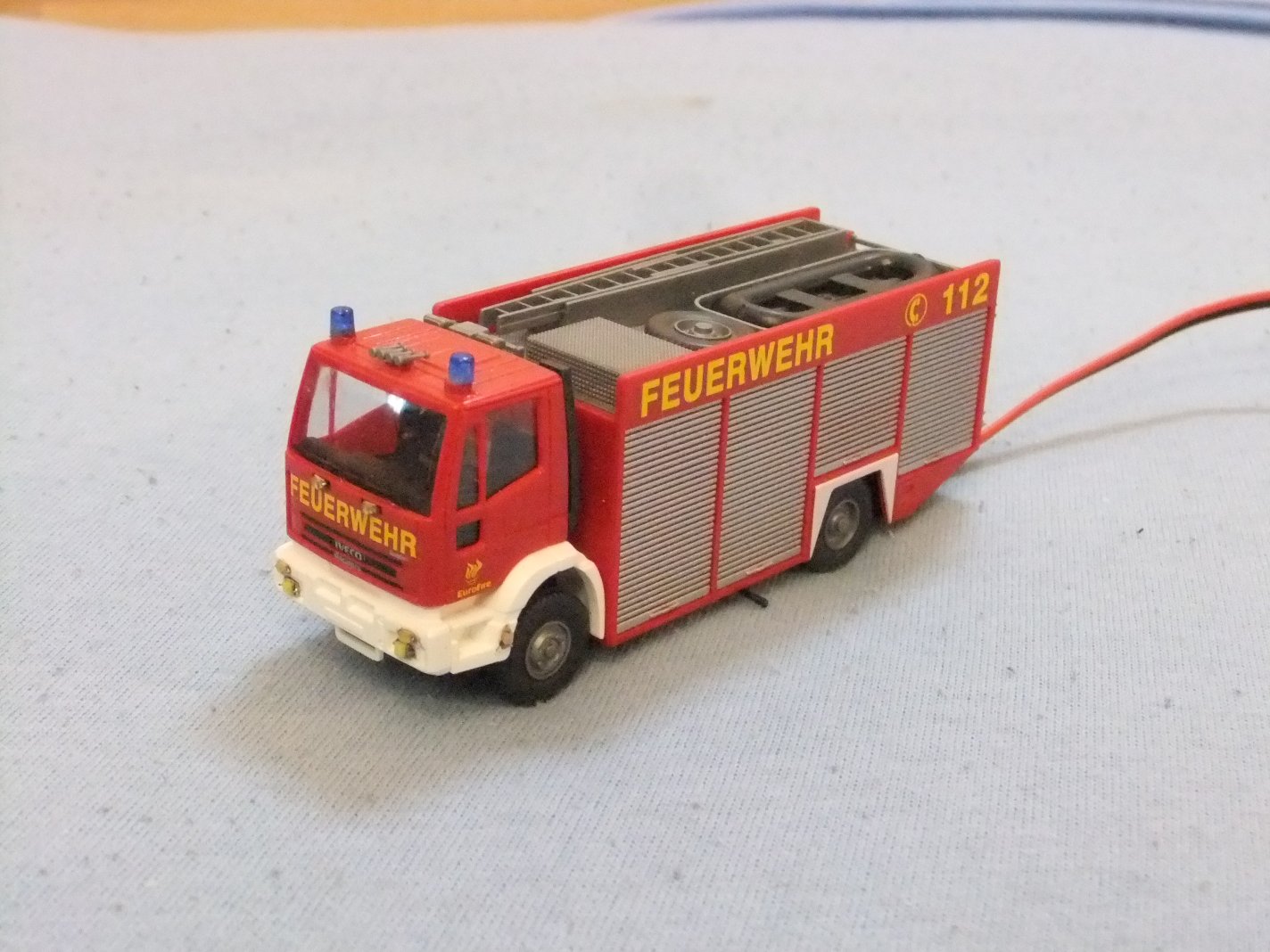

Frontseite

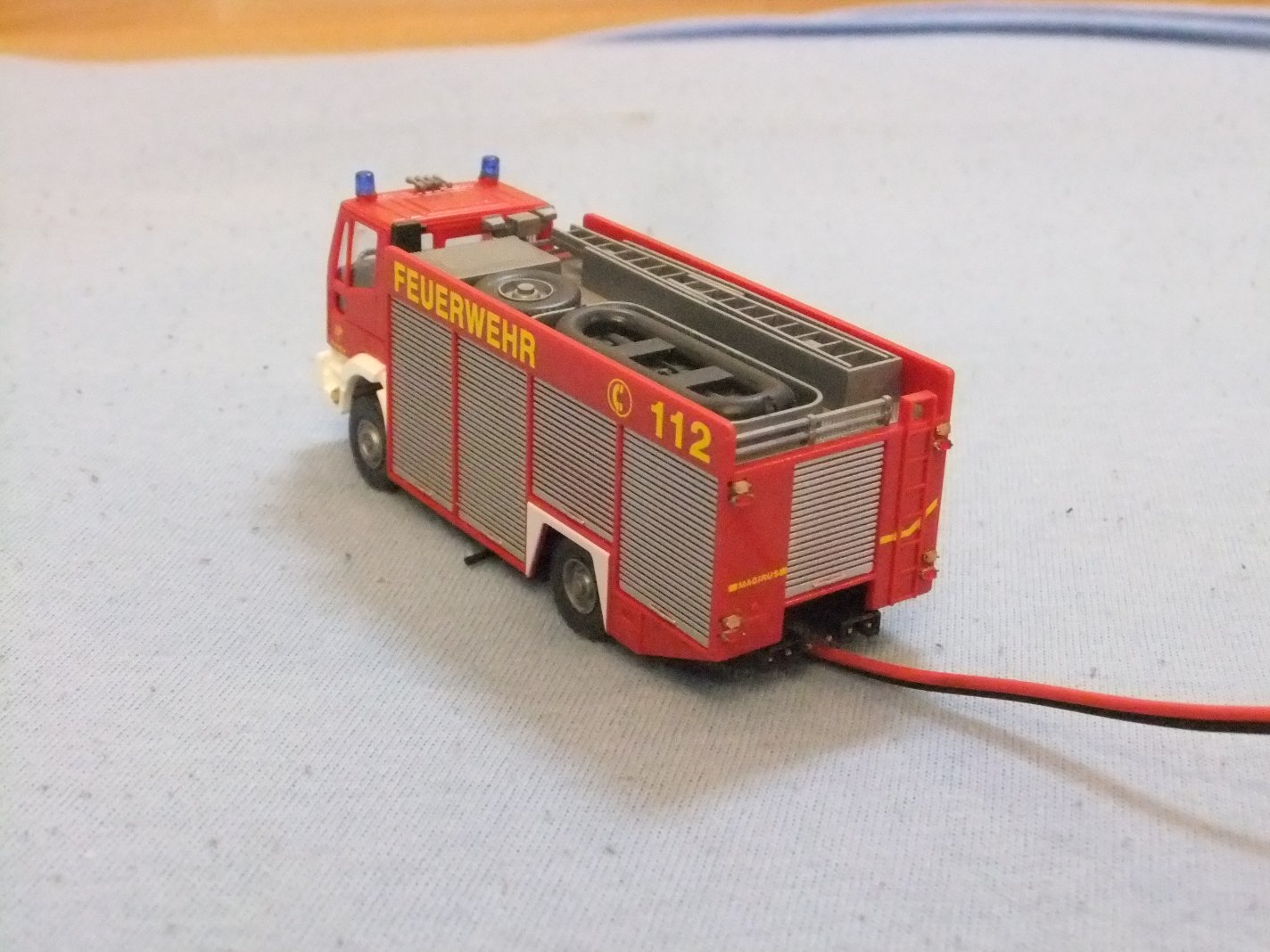

Rückseite

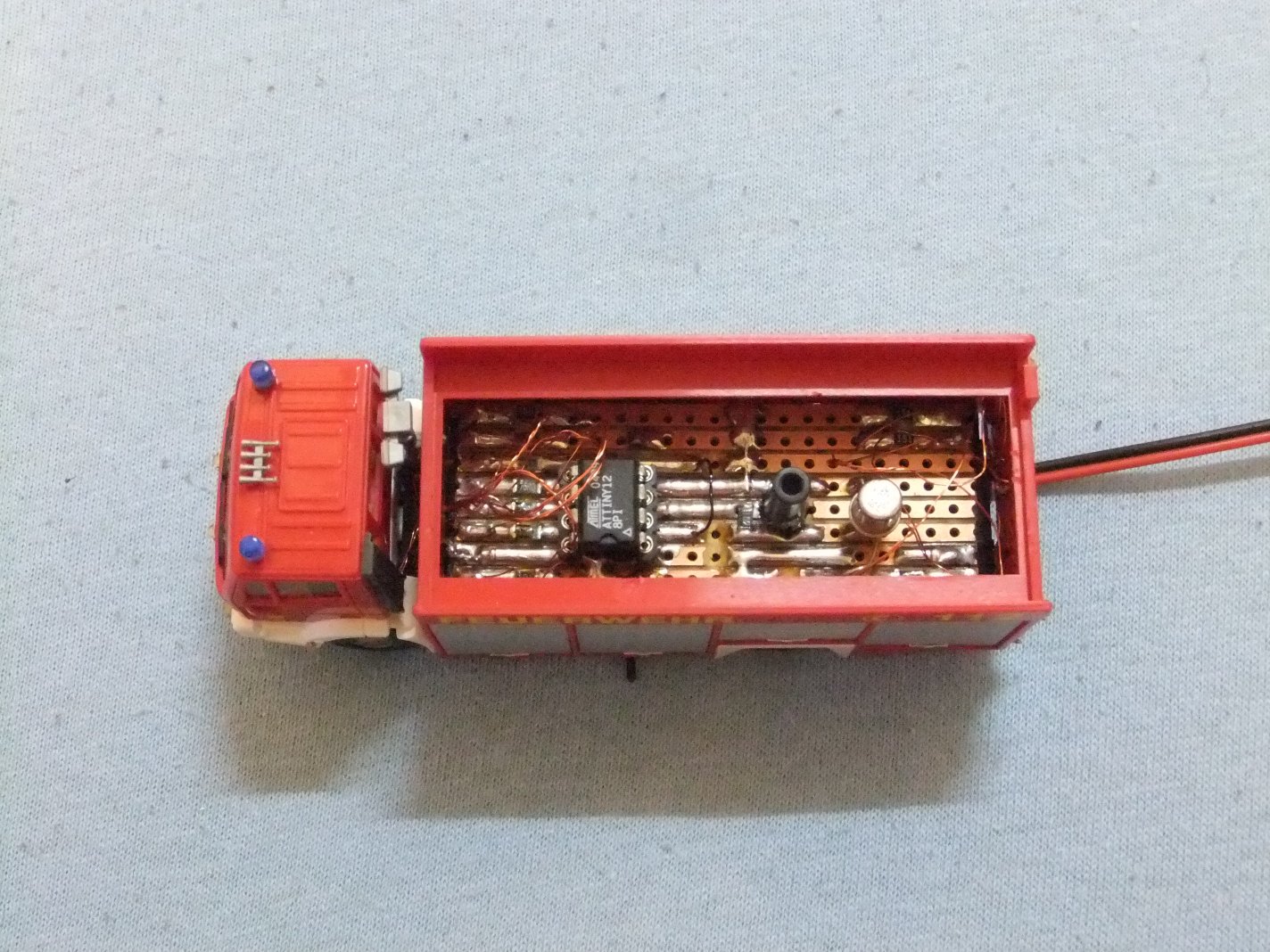

Innenansicht

Frontseite

Rückseite

Die Blinker lassen sich per Jumper zwischen Warnblinklicht und Richtungsanzeige umschalten.

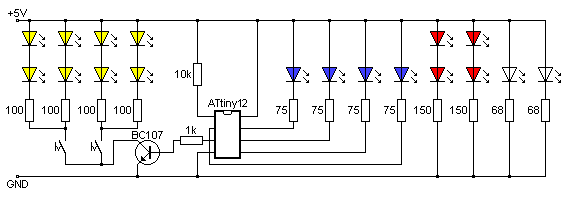

Und hier noch der Schaltplan.

Hier kann man die Software downloaden.
Strobe.zip (Ca. 10KB)
