LED-Displays

LED-Anzeigen sind geil. Deshalb werfe ich nie welche weg sondern baue Spassdisplays draus.
Alle besitzen verschiedene DIP-Schalter, womit fest programmierte Abläufe ausgewählt werden.

Hier ein ehemaliges Radio-Display.

Vergrössern

Vergrössern

Es hat eine vierstellige 7-Segment-Anzeige, Doppelpunkt und Symbole.

Der Schaltplan der Steuerplatine:
Hier kann man die Software downloaden. (Ca. 50kB)

Diese Anzeige war in einem Fernseher.

Vergrössern

Vergrössern

Sie hat drei 7-Segment-Anzeigen und Symbole für Fernsehnorm und Mehrkanal-Ton.

Der Schaltplan der Steuerplatine:
Hier kann man die Software downloaden. (Ca. 50kB)

Und dies war ein Maschinen-Display.

Vergrössern

Vergrössern

Es besitzt zwei Zeilen mit je 16 ASCII-fähigen 5x7 Punktmatrizen.

Der Schaltplan der Steuerplatine:
Hier kann man die Software downloaden. (Ca. 50kB)

Dieses Display habe ich für 95 Cent gekauft, keine Ahnung wofür es gedacht war.

Vergrössern

Vergrössern

Vergrössern

Die Punkte der 4x4-Matrix können rot und grün leuchten sowie zusammen sowas wie orange.

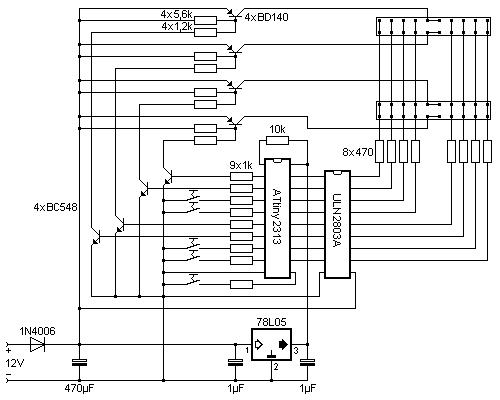

Der Schaltplan der Steuerplatine:
Hier kann man die Software downloaden. (Ca. 50kB)

Und hier ein Taschenrechner-Display.

Vergrössern

Vergrössern

Es ist eine neunstellige 7-Segment-Anzeige mit Vergrösserungslinsen.

Der Schaltplan der Steuerplatine:
Hier kann man die Software downloaden. (Ca. 40kB)

Ein uraltes Display einer Grosswaage.

Vergrössern

Vergrössern

Vergrössern

Vergrössern

Es hat eine vierstellige 7-Segment-Anzeige und eine Einheitenanzeige.
Die alte Steuerplatine war ähnlich einem C64 aufgebaut, aber für meine Zwecke unbrauchbar.

Der Schaltplan der Steuerplatine:
Hier kann man die Software downloaden. (Ca. 55kB)

Kein Display, aber eine Tastatur mit Kontrollanzeigen.

Vergrössern

Vergrössern

Vergrössern

Vergrössern

Sie hat 21 Kontroll-LEDs und 21 LEDs zur Beleuchtung. Zur Steuerung habe ich nur einen Fünffachblinker gebaut.
Zur Wandaufhängung gibts eine Trageschlaufe.

Der Schaltplan der Steuerplatine:
Hier kann man die Software downloaden. (Ca. 35kB)
