Minisignal

Mein Mini-Ausfahrsignal ist voll Bestückt und zeigt alle Signalbegriffe relativ Originalgetreu mit Leuchtdioden an.
Zur Steuerung verwende ich wieder den ATTiny12 sowie den alten TTL-Baustein 74159, der für solche Aufgaben genau richtig ist.


Lampentest

Hp1+Zs3+Vr2+Zs3v

Hp0+Sh1

Hp1+Vr1+Zp9

Detail

Rückseite

Das sieht zusammengebastelt aus, ist auch so.

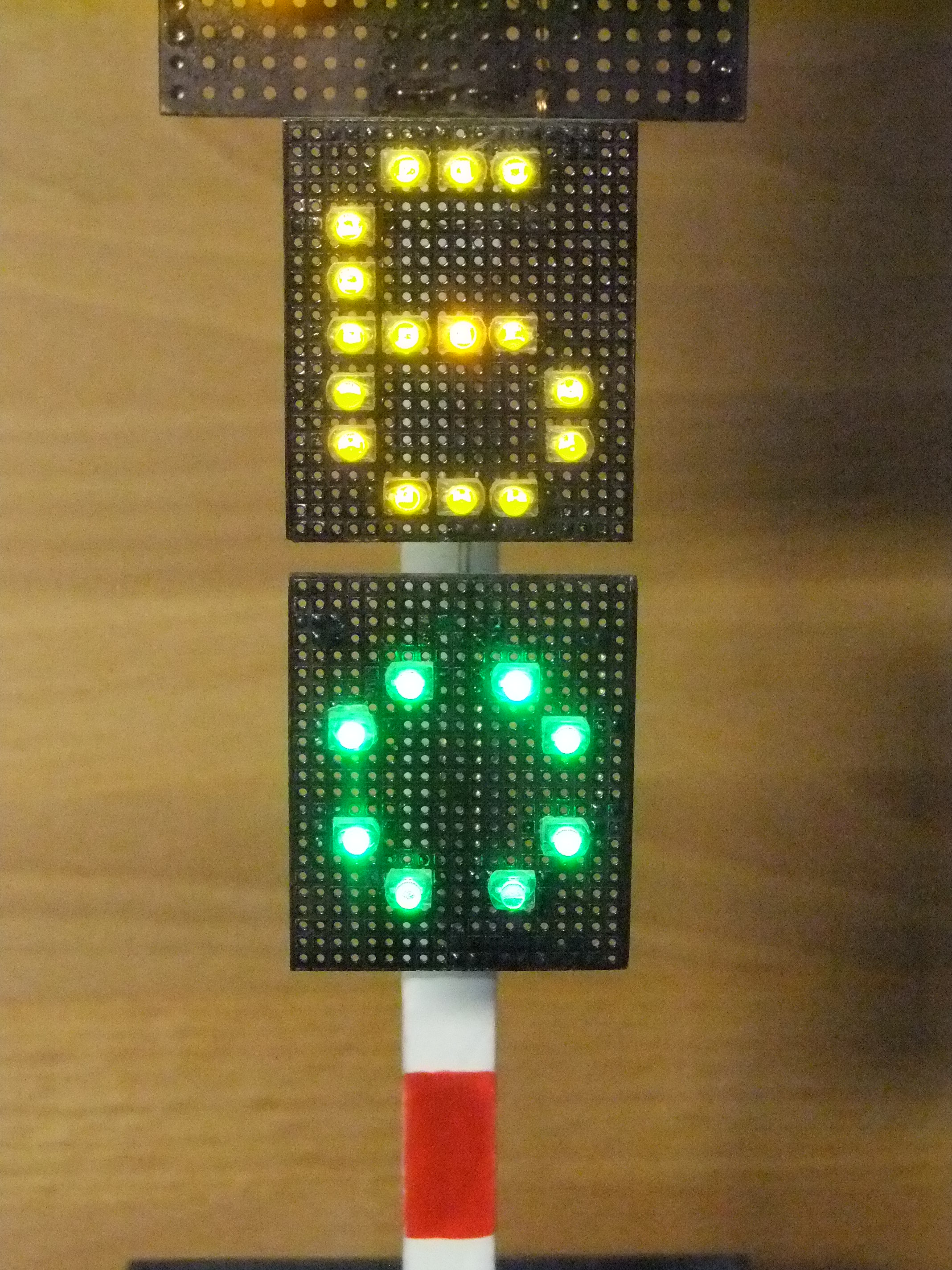

Die Zusatzsignale bestehen aus einer Platine mit 1,27 mm Lochraster und 1,8 mm LEDs.

Viele, viele bunte Lämpchen.

Hier noch der Schaltplan.

Hier kann man die Software downloaden.
Minisig.zip (Ca. 50KB)
